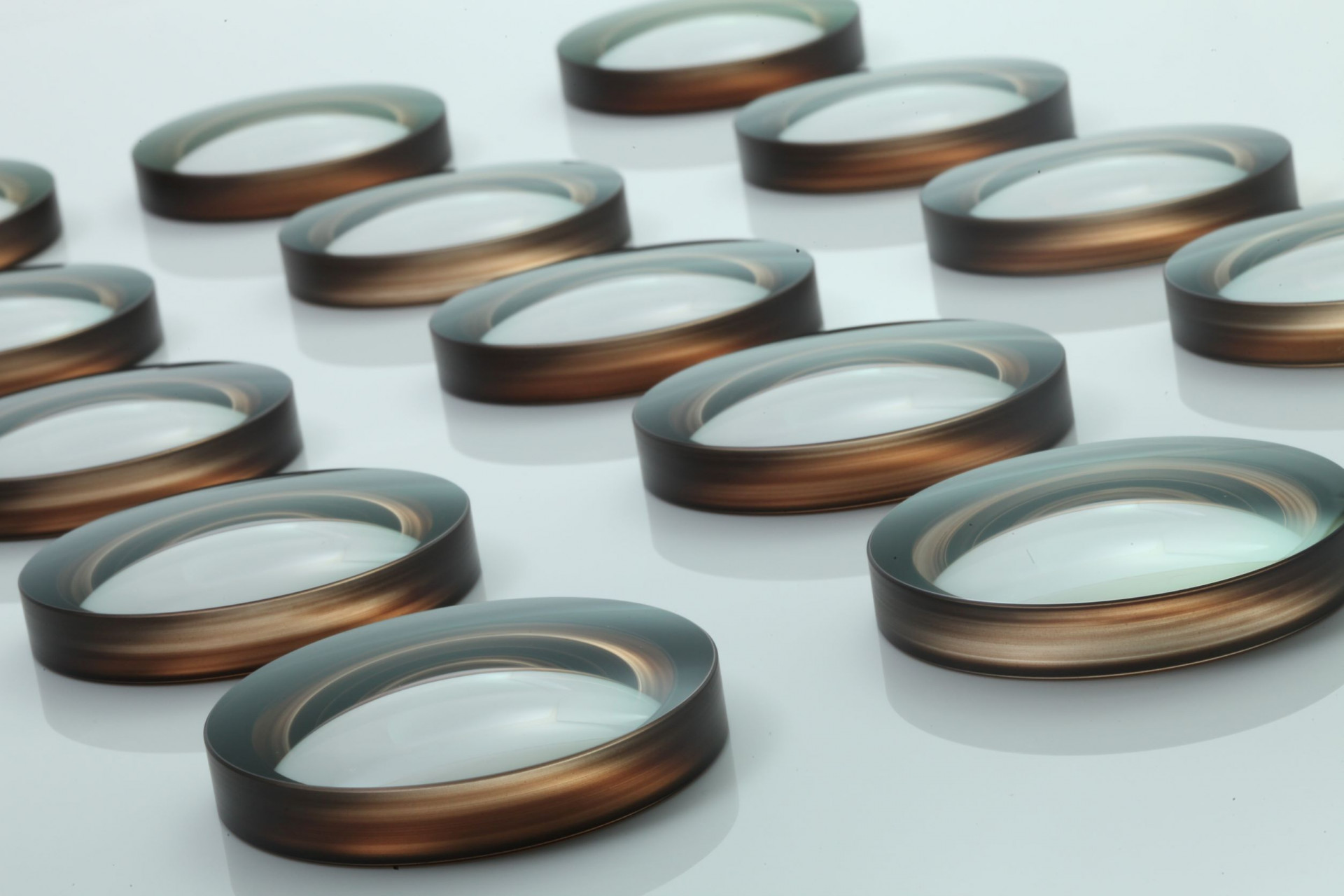

ガラス研磨レンズ
ガラスレンズは、切削、研削、研磨、コアセットなどの製造工程を何度もたって、更にコーティングとインクコーティングなどのプロセス加工により、レンズの反射低減、光ノイズの遮断性を増やします。このレンズは現在ガラスレンズの主流となっています。
ガラス材(プリフォーム材)==>粗ずり==>精研削(砂かけ/スムージング)==>研磨==>芯取り==>コーティング==>接合==>墨塗り
ガラス材(プリフォーム材)==>粗ずり==>精研削(砂かけ/スムージング)==>研磨==>芯取り==>コーティング==>接合==>墨塗り
Product Specifications
加工制造 | 加工精度 |
---|---|
加工精度 | ニュートンリング±2本(AS1/4λ) 肉厚公差±0.02mm |
球芯加工精度 | 外徑公差±0.005mm 偏芯30'' Z係數>0.08 多辺、D-Cut。 |
コーティング加工精度 | MgF2単層膜反射コーティング(任意波長) 多層膜は440~650nmの範囲で反射率≦0.2%、又、この規格は全ての屈折率に成立 "ワイドバンドARコーティングは425~1000nm、反射率平均値0.8%、最高1.1% IRカットコーティング(反対面はARコーティング) 430~620nm透過率≧97% 700~1000nm透過率≦1% T50% 落在650±5nm T50% 波長650±5nm多層膜は70層まで成膜可 |
コーティング加工設備 | 水晶振動子&光学モニター ML コーター(イオン源アシスト付き) |
墨塗り | 単体レンズ/2枚接合レンズ/3枚接合レンズ |
